热式气体质量流量计

名称:热式气体质量流量计

分类:流量仪表

型号:JL-LDR

咨询热线:13905232312

联系我们

详细说明:


一、原理

   JL-LDR热式气体流量计是利用热传导原理测流量的仪表。该仪表具有体积小、数字化程度高、安装方便,测量准确等优点。采用桥式环路,一个传感器测量流量温度,另一个传感器维持高于流体温度的恒温差,可以在高温和高压条件下进行流量测量。

热式气体质量流量计具有如下技术优势:

  • 真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量
  • 宽量程比,可测量流速高至100Nm/s低至0.5Nm/s的气体,可以用于气体检漏。
  • 抗震性能好,使用寿命长。传感器无活动部件和压力传感部件,不受振动对测量精度的影响。
  • 安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。
  • 数字化设计。整体数字化电路测量。测量准确、维修方便。
  • 采用RS485通讯,或HART通讯,可实现工厂自动化、集成化。

  二、应用范围

  本产品广泛应用于钢铁厂、焦化厂、石油、化工、热 力、医疗、热电厂、环保等行业。
  ●钢铁厂,焦化厂煤气流量测量
  ●锅炉空气流量,测量二次风量
  ●烟囱排出的烟气流量测量
  ●水处理中瀑气流量测量
  ●水泥,卷烟,玻璃厂生产过程中气体流量测量
  ●压缩空气流量测量
  ●天然气,煤气,液化气,火炬气,氢气等气体流量测量
  三、技术参数:
  ●测量范围:(0.05~80)Nm/s(标准状态为20℃,101.33KPa)
  ●测量介质:除乙炔气外的洁净气体
  ●温度范围:环境温度:-40℃~+60℃
  介质温度:-10℃~+200℃
  ●准 确 度:±1%的读数;±0.5%满量程
  ●重 复 性:±0.5%的满量程
  ●输 出:瞬时流量 4-20mA DC 最大负载600Ω,RS232,RS485
  ●响应速度:小于1S
  ●供电电压:24VDC±10%
  ●机械连接:3/4 NPT不锈钢紧固件
  ●探杆长度:800mm(此长度为标准长度,特殊请声明)
  ●探杆直径:18mm
  ●直管段长度:无严格要求
  ●压力损失:可以忽略
  ●工作压力:1.6MPa
  ●现场显示:(LED)上排为瞬时流量每行4个字符,下排为累积流量每行8个字符,可以按英制或公制单
  位显示流量、累积流量。
  ●数据保护: 累计量保存在EEROM内,(断电可保存百年)
  ●传感器及管线表体材料:316L(可选哈氏合金C)
  ●防护等级:IP65
  ●变送单元:选择防爆封装。
  四、应用实例
  1.石油化工行业
  应用场合:火炬气排放监控
  产品优点:宽量程比,传感器不易堵塞,可在线插拔清洗,适用气体广泛
  2.电力行业
  应用场合:锅炉一次风、二次风、磨煤风的风量测量
  产品优点:安装简便,无直管段要求,低压力损失,无需温压补偿,可在苛刻的条件下使用(如:空气中
  含有粉尘、颗粒、磨损严重、低压力等)
  3.冶金行业
  应用场合:高炉煤气、焦炉煤气测量
  产品优点:按实际介质组份标定,可对组份变化进行修正,可在线清洗传感器,插入长度可任意调整
  4.电子行业
  应用场合:高纯度气体质量流量测量
  产品优点:无需温压补偿直接测量质量流量,传感头经过高度抛光,可用于贸易结算
  5.供暖通风和空调系统(HVAC)
  产品优点:产品反应灵敏、运行可靠,对安装直管段无严格要求
  6.水处理行业
  应用场合:测量曝气池的空气流量
  产品优点:耐脏、耐尘,真正无压降,现场安装简便
  7.食品行业
  应用场合:向反应器中通入适量气体,控制过程及质量
  产品优点:卫生级3A,高纯净度,所有接液表面采用不锈钢,宽量程比

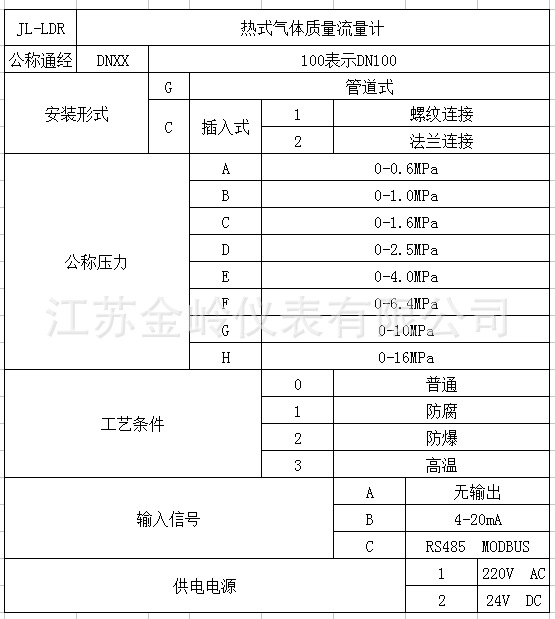

选型表
