流量仪表

涡轮流量计

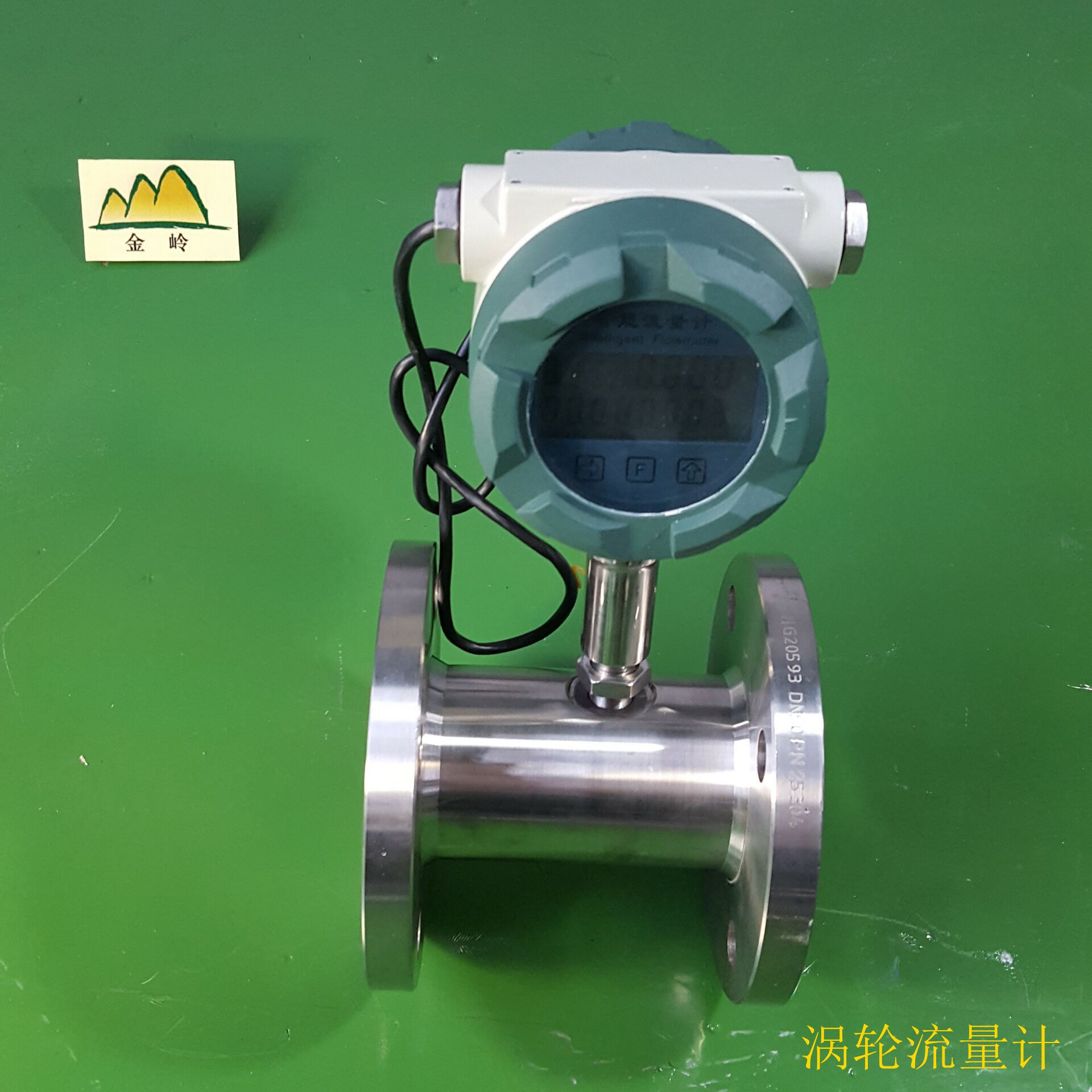

名称:涡轮流量计

分类:流量仪表

型号:JL-LWG

咨询热线:13905232312

联系我们

详细说明:


一、用途:
LWG涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点:
★ 压力损失小,叶轮具有防腐功能。
★ 具有较高的抗电磁干扰和抗震动能力,性能可靠工作寿命长。
★ 具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置,并可显示在液晶屏上,液晶屏直观清晰,可靠性高。

三、主要技术参数:
★ 流量计规格,基本参数和性能指标
★ 准确度:0.5级、1.0级;
★ 使用条件:
1、 环境温度-20℃~50℃;
3、 被测介质温度:-20℃~120℃;
4、 大气压力:86Kpa~106Kpa;
5、 防爆等级:ibⅡBT4.
★ 信号传输距离:传感器至显示器的距离可达1000m。
四、 电气特性:
1、 显示方式:
   (1)LWGY 远传显示:脉冲输出(配显示仪表);
   (2)LWY 现场显示:7位LCD显示累积流量,单位(m3)
           7位LCD显示瞬时流量,单位(m3/h)
   (3)LWGB 涡轮流量变送器:(配显示仪表)。
2、输出功能:
   (1)LWGY 脉冲输出,p-p值由供电电源确定;
   (2)LWY 可带脉冲输出或4~20mA两线制电流输出;
   (3)LWGB 4~20mA两线制电流输出。
3、供电电源:
   (1)LWGY:DC5~24V;
   (2)LWY:3V锂电池安装于仪表内部可连续使用3~5年;
   (3)LWGB:DC24V。
五、 仪表结构及安装方式:
1、 仪表安装采用法兰连接、螺纹连接及夹装式;
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。
3、传感器应远离外界磁场,如不能避免,应采取必要的措施;
4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道(如图四);
5、传感器露天安装时,请做好放大器插头的防水处理;
6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书”。


说明:DN4-DN40管径的传感器为螺纹连接,/大工作压力为6.3KPa。
         DN50-DN200管径的传感器为法兰连接,/大工作压力为2.5KPa。

         DN4-DN10管径的传感器配有前后直管段和过滤器。

         DN15-DN40的管径如需法兰连接,订货时请说明。
