名称：单法兰变送器

分类：压力变送器

型号：

咨询热线：13905232312

详细说明：

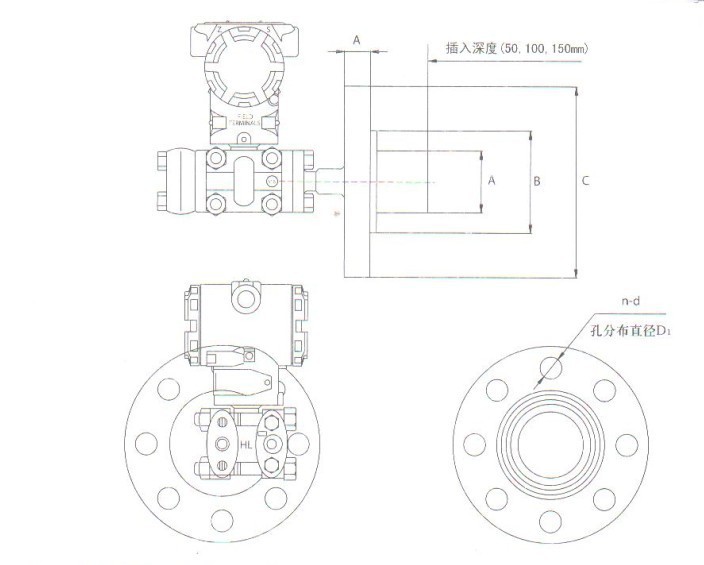

3851LT系列单法兰液位变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
★使用对象；液体.气体和蒸汽
接液膜片材料有316L、哈氏C-276、蒙乃尔、钽等。
用户不注明时,以3〃150LB安装法兰及接液膜片材料316L供货。

、

●差压/压力变送器选型表 、

3851LT	压力变送器
	代码	量程范围KPa
	2	0-0.125～1.5
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
	9	0-3450～20680
	0	0-6890～41370
		代码	输出
		E	4-20mA
		S	智能式
			代号	结构材料
				法兰和接头		排气/排液阀	隔离膜片	灌充液体
			22	316不锈钢		316不锈钢	316不锈钢	硅油
			23	316不锈钢		316不锈钢	哈氏合金C
			24	316不锈钢		316不锈钢	蒙乃尔
			25	316不锈钢		316不锈钢	钽
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	钽
			44	蒙乃尔		蒙乃尔	蒙乃尔
				代号	选项
				M1	0-100%线性指示表
				M3	3位半LCD显示表
				M4	智能表显示
				B1	管装弯支架
				B2	板装弯支架
				B3	管装平支架
				D1	侧面泄放阀在压力室上部
				D2	侧面泄放阀在压力室下部
				不注	1/2NPT锥管螺纹接头
				C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
				d	隔爆型dⅡBT4
				i	本安型iaⅡCT6
				s	不锈钢三阀组

3851GP型电容式压力变送器（表压）测量最小压力1Kpa,（可迁移为负压变送器）。

使用对象：液体、气体和蒸汽

JL-3851GP型	压力变送器（含负压）
	3	0-1~6KPa
	4	0-6~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10 MPa
	9	0-4~25 MPa
	0	0-6~40 MPa
			代号	输出
			E	非智能型（4~20mA输出）
			S	智能型（HART协议）
				代号	结构材料
					法兰接头	排气/排液阀	隔离膜片	灌充液体
				22	316不锈钢	316不锈钢	316不锈钢	硅油
				23	316不锈钢	316不锈钢	哈氏合金c
				24	316不锈钢	316不锈钢	蒙乃尔
				25	316不锈钢	316不锈钢	钽
				33	哈氏合金c	哈氏合金c	哈氏合金c
				35	哈氏合金c	哈氏合金c	钽
				44	蒙乃尔	蒙乃尔	蒙乃尔
					代号	附加功能
					M1	0~100%线性指示表
					M2	LED数字显示表
					M3	LCD数字显示表
					B1	管装弯安装板
					B2	板装弯安装板
					B3	管装平安装板
					C0	1/2-14NPT锥管内螺纹接头
					C1	1/2-14NPT引压接头后部焊接引压管Φ14
					C2	丁字形螺纹接头M20*1.5
					d	隔爆型d II BT4
					i	本安型ia II CT6

3851GP	8		S	22	M1B1C1	选型举例
